Reflecta
Reflecta

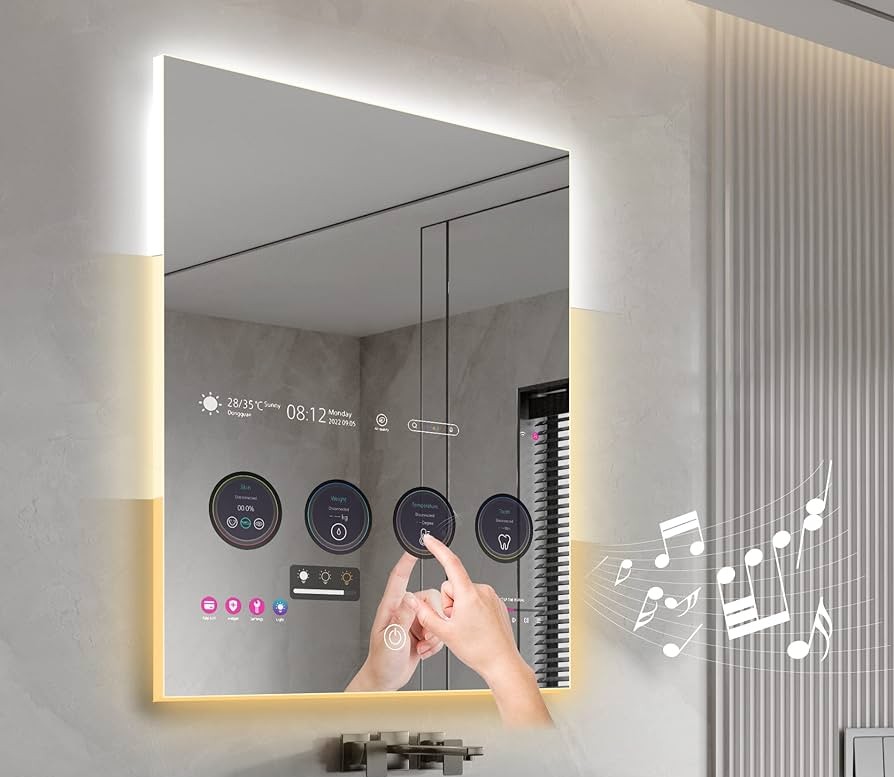

El Magic Mirror es un espejo inteligente de diseño atractivo que tiene un cristal de doble vía y una pantalla integrada que permite enseñar información personalizada sin perder su función principal como espejo.
No es solo un elemento decorativo, sino una herramienta tecnológica e innovadora que mejora la organización diaria. Permite visualizar apartados como el calendario y las citas pendientes, listas de tareas e información custom según el usuario.

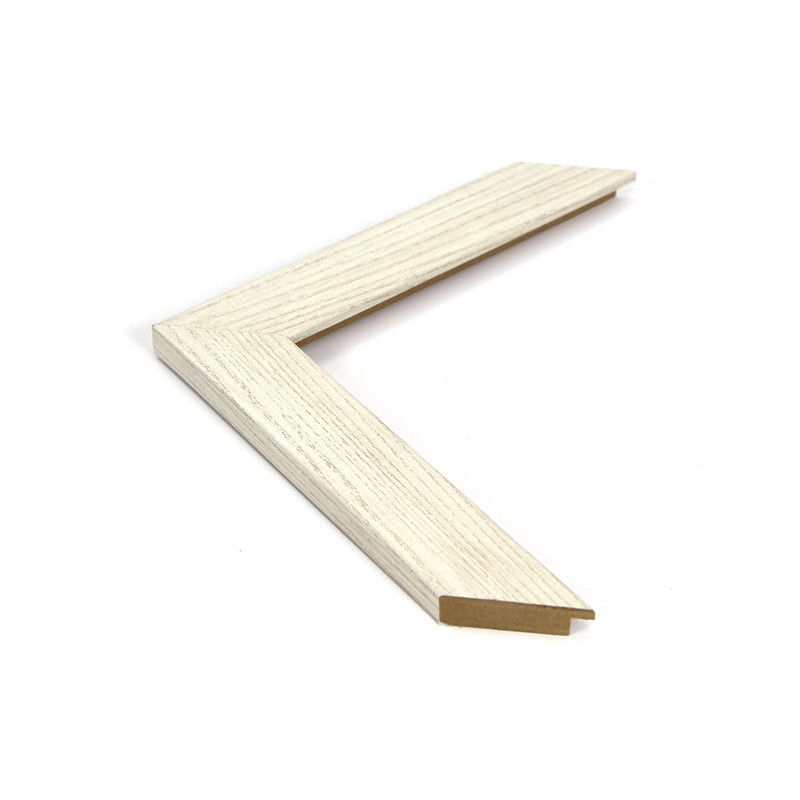

Material que sujeta todos los componentes del magic mirror, manteniendo la estabilidad si se cuelga o instala en una pared, con un marco de madera que tiene tamaño de 48 cm de alto y 32 cm de largo . El diseño del marco debe permitir ajustarse de forma precisa a la pantalla y al espejo. Además, el estilo influye a la estética del dispositivo.

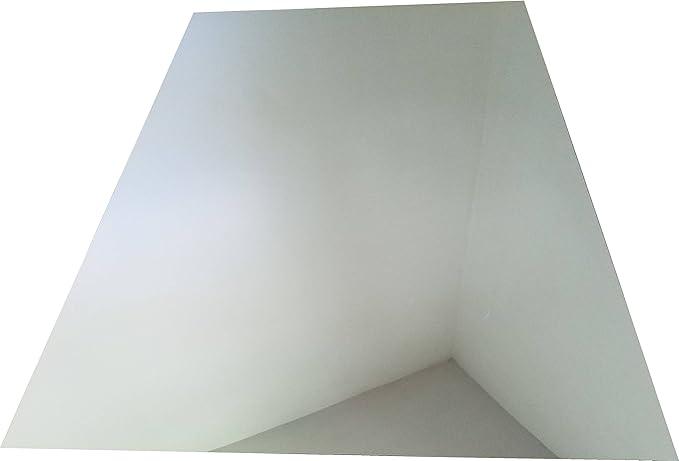

El espejo tiene que ser bidireccional para que permita por una cara que la luz de la pantalla pase a través de él sin perder la función reflectante desde la otra cara. Este tipo de espejo es muy importante para que vaya bien el smart mirror, ya que combina el reflejo con la visualización de información.
Componente principal sobre el cual se proyectará la información digital. Se utiliza un monitor de segunda mano de aproximadamente 21 pulgadas (46cm de alto x 28cm de ancho).

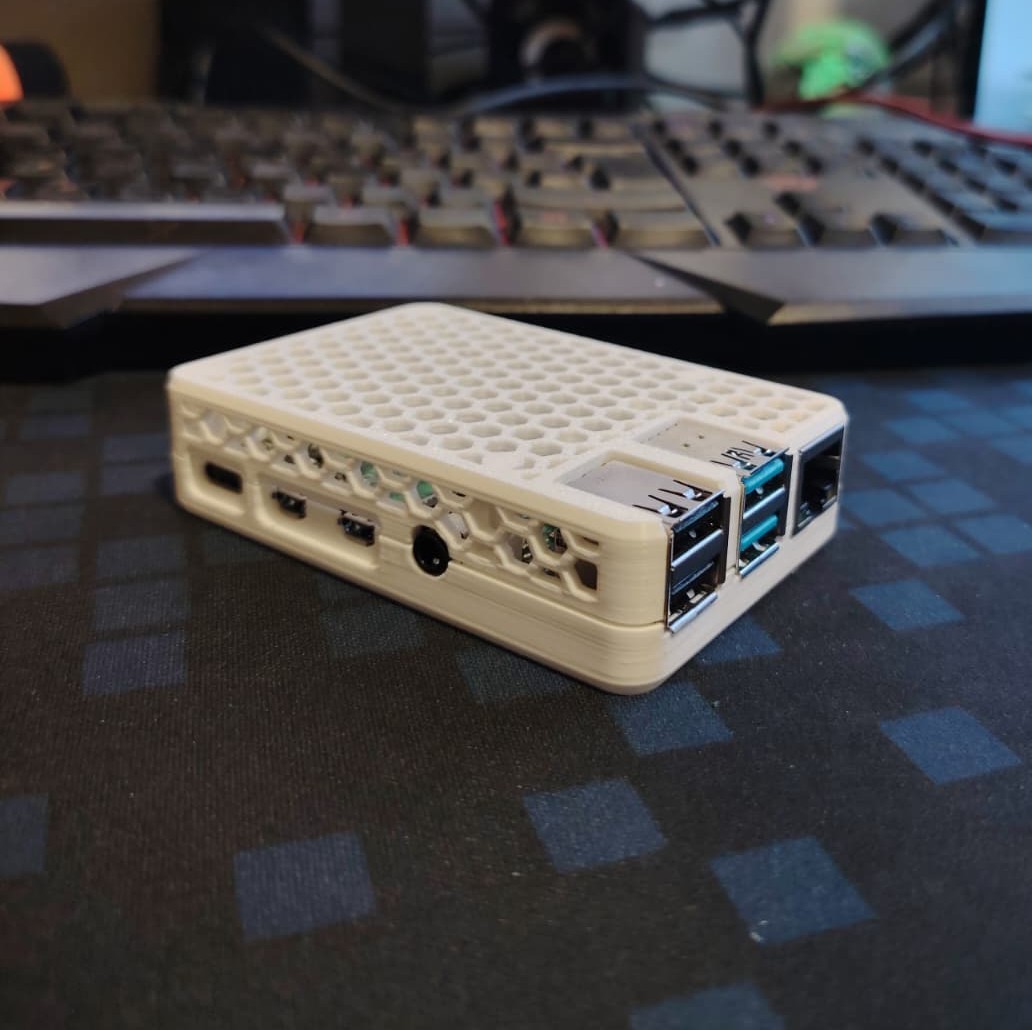

Es el cerebro del proyecto, procesa los datos y gestiona la interfaz del smart mirror. Se usará el modelo 4B de 8GB. Este componente permite añadir funcionalidades extra al espejo (mostrar información en tiempo real, controlar sensores…) lo cual lo hace esencial. Como se puede observar en la imagen, se le a añadido una funda protectora para protegerla frente a caidas o golpes accidentales.

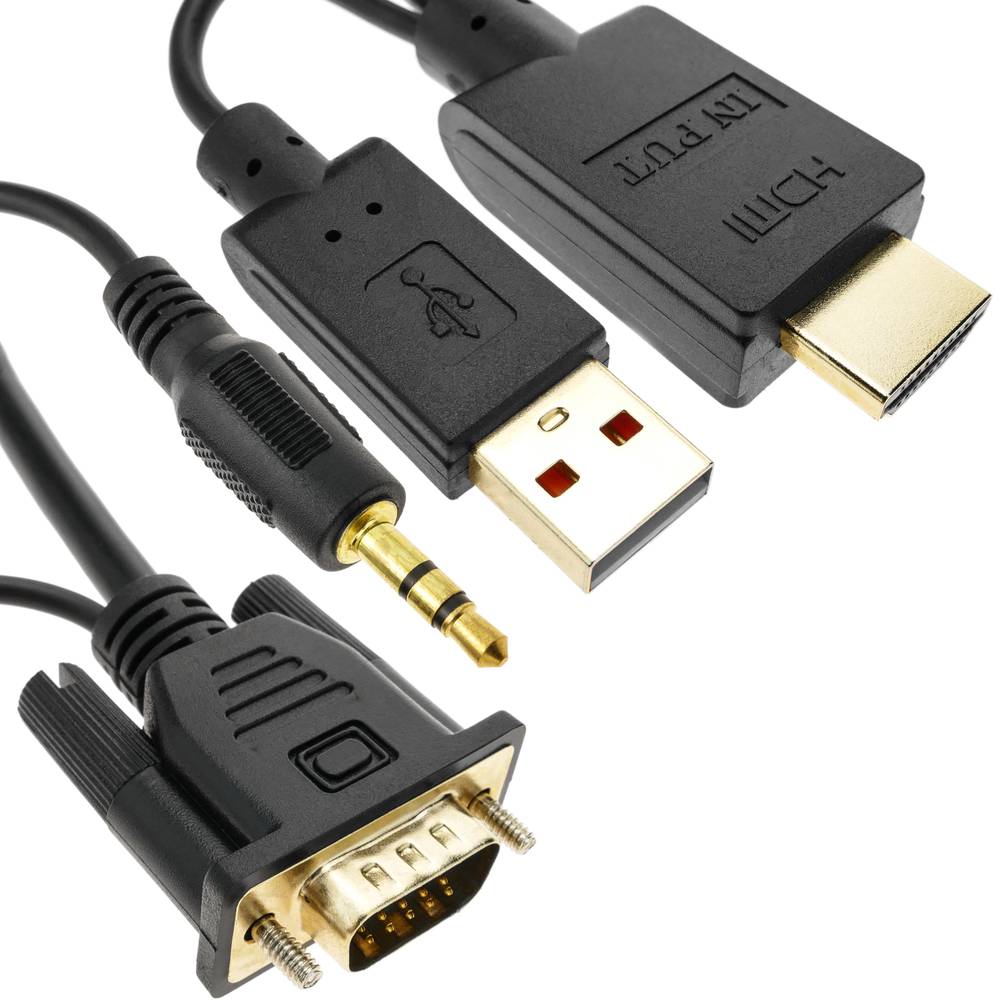

Cables HDMI, USB y de alimentación necesarios para conectar la pantalla, la Raspberry Pi y los dispositivos complementarios.

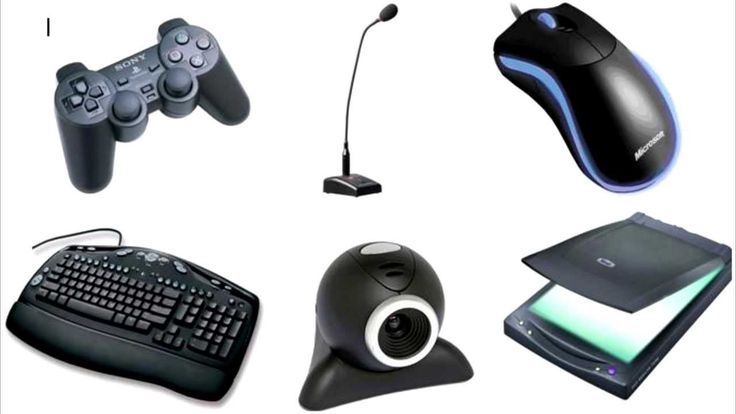

Cualquier otro dispositivo o periférico que sirva para añadir nuevas funcionalidades al espejo.

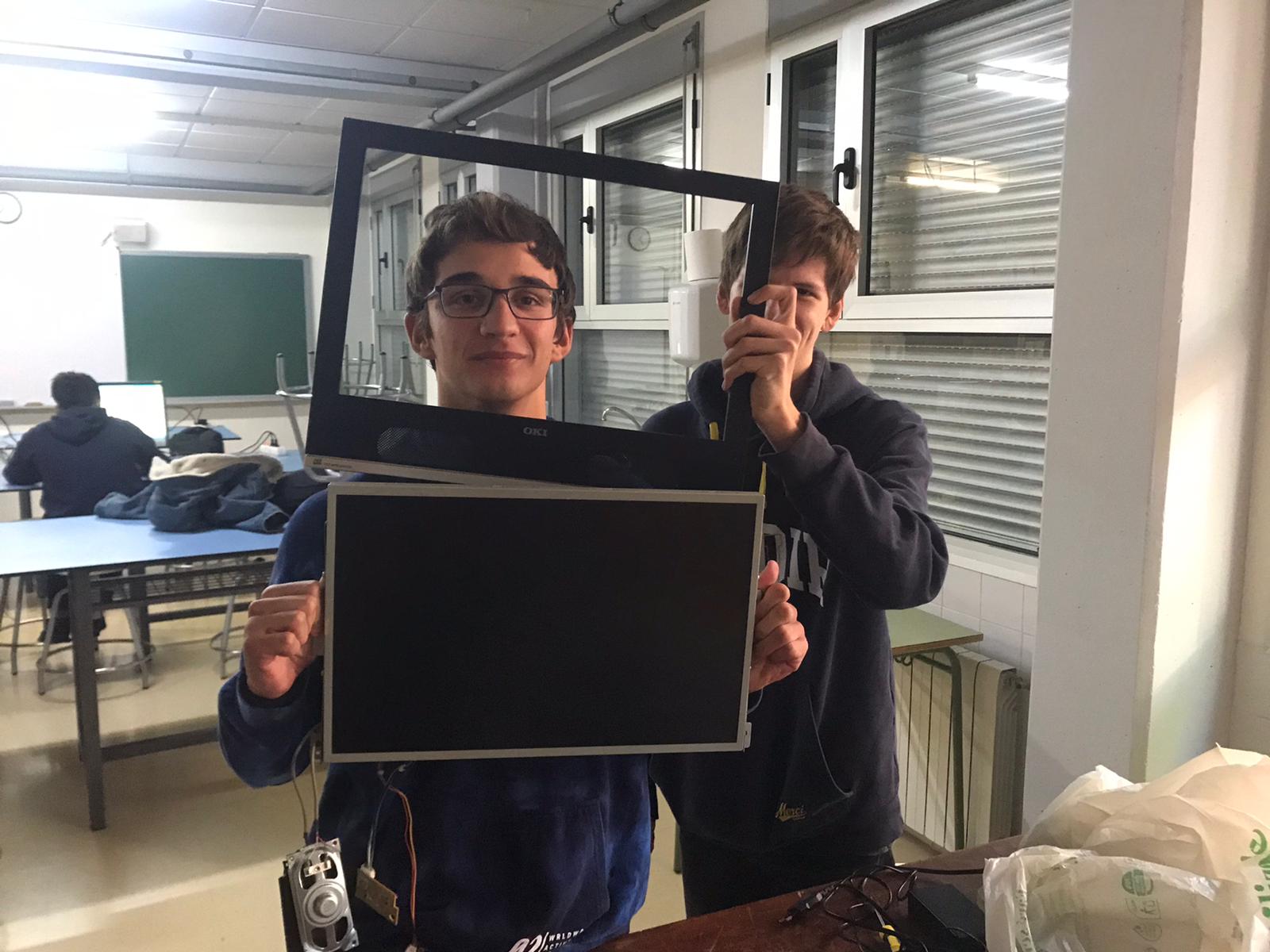

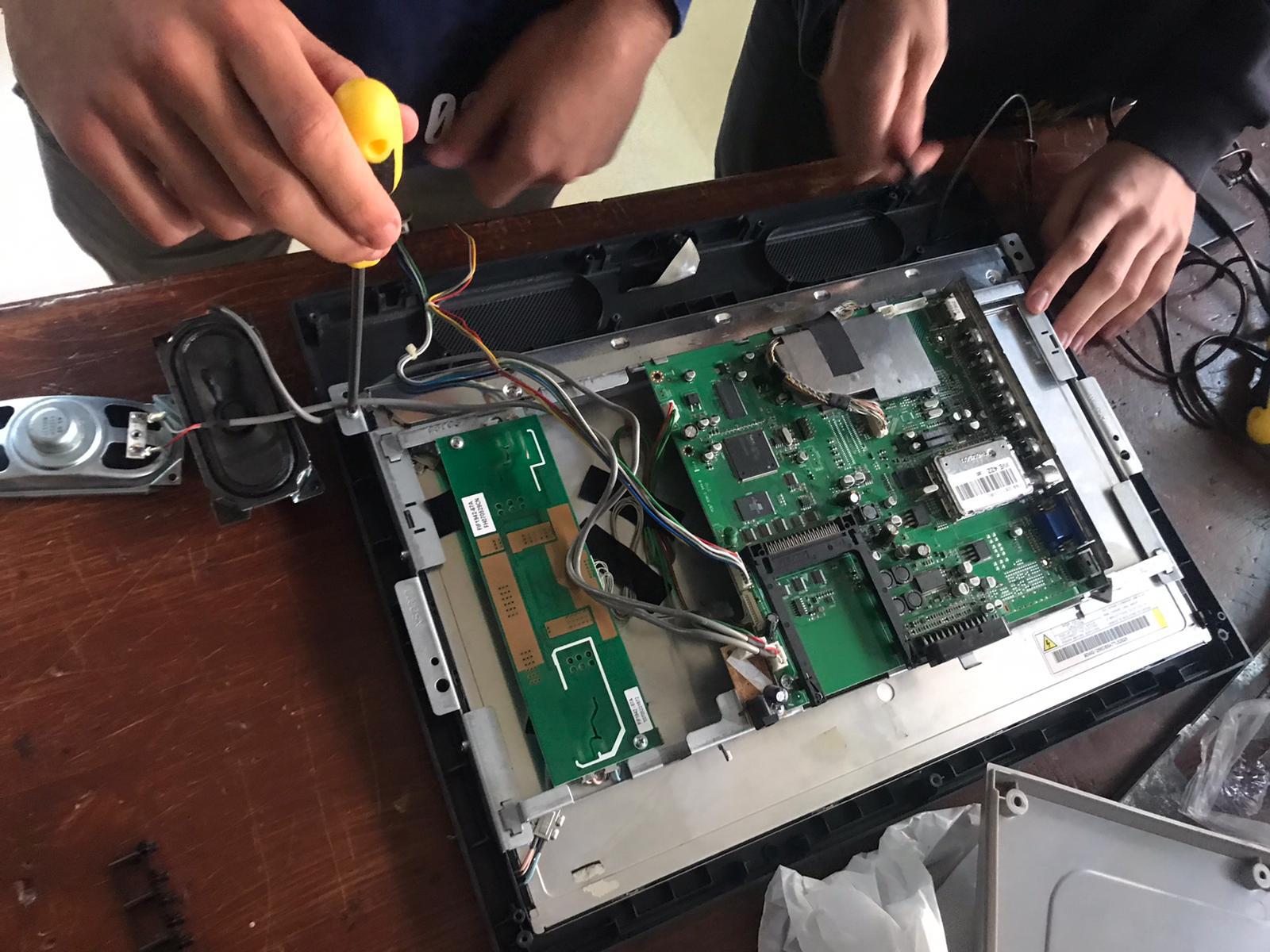

Primero de todo, lo que hicimos fue desmontar la pantalla, quitando la carcasa para así no tener un margen innecesario y poder ponerla de forma correcta en el marco.

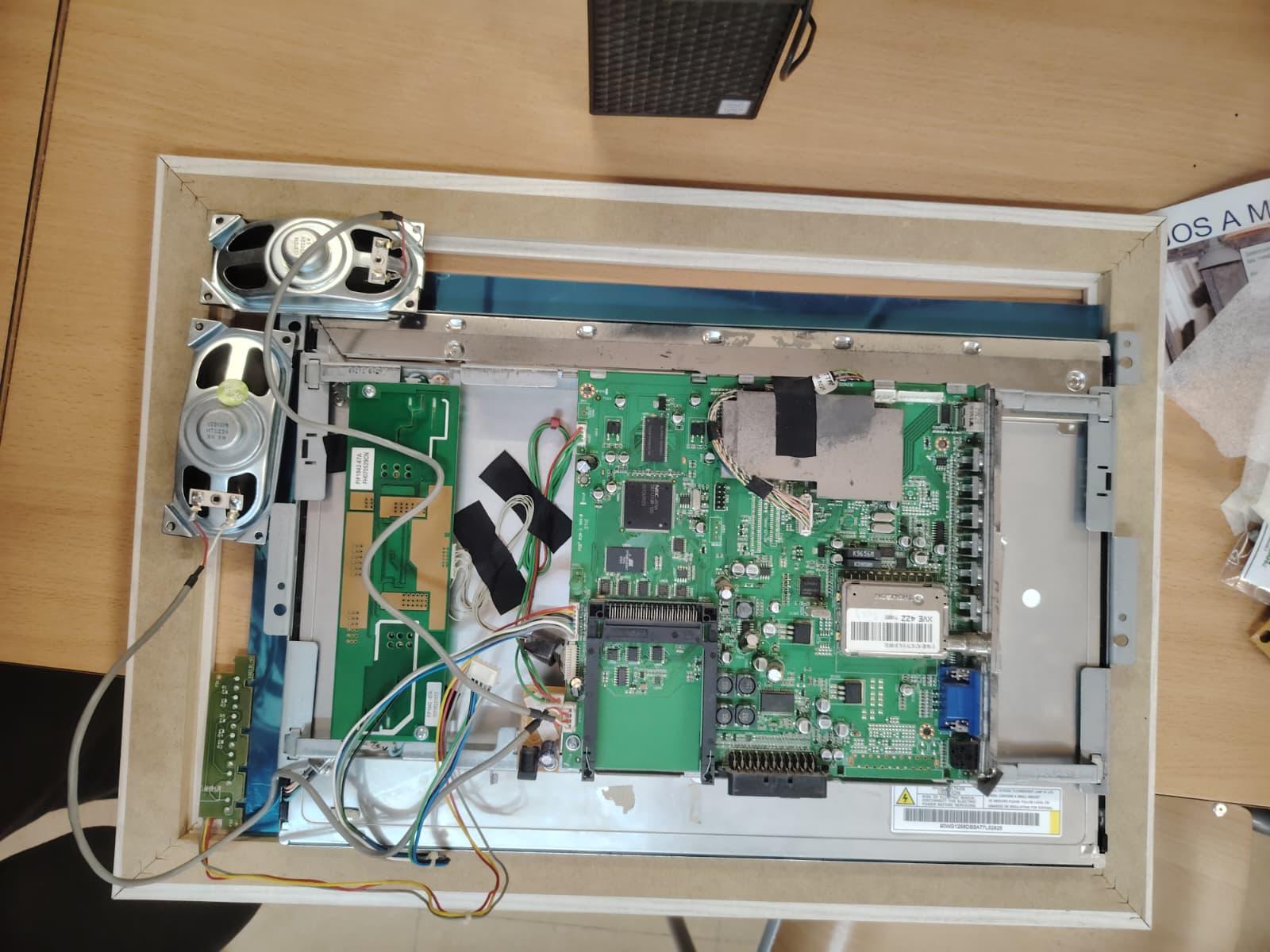

Tras tener la carcasa separada de lo que es la pantalla y su circuito, lo que hicimos fue juntar la pantalla, con el cristal y el marco (sin pegarla aún) para tener una idea de cómo se vería el espejo una vez fijado.

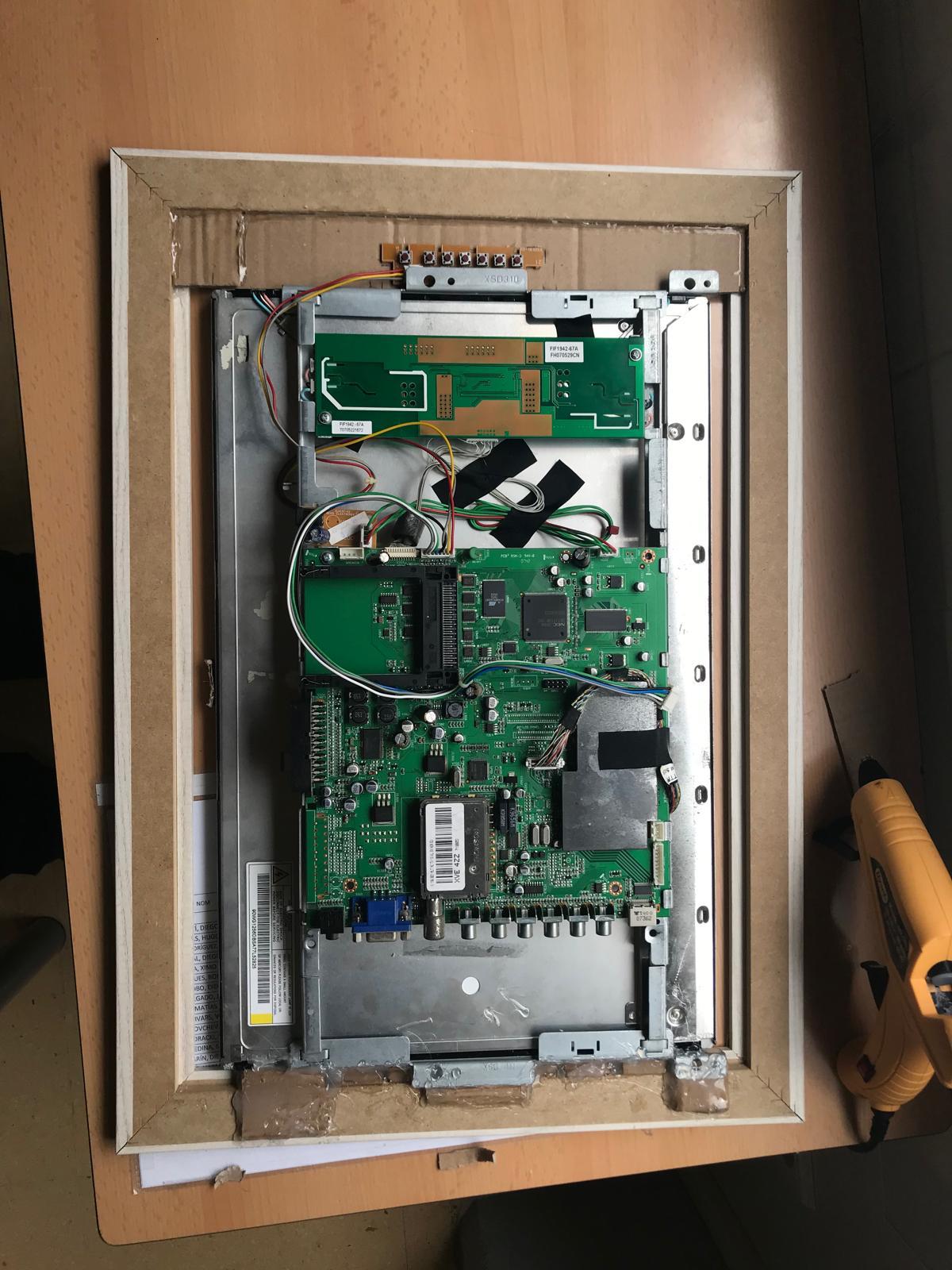

Tras darnos cuenta de que el marco era más grande que la pantalla y el cristal, lo que decidimos fue reciclar cartón para hacer soportes y con ayuda de silicona, unirlos al marco para que la pantalla se pueda sujetar.

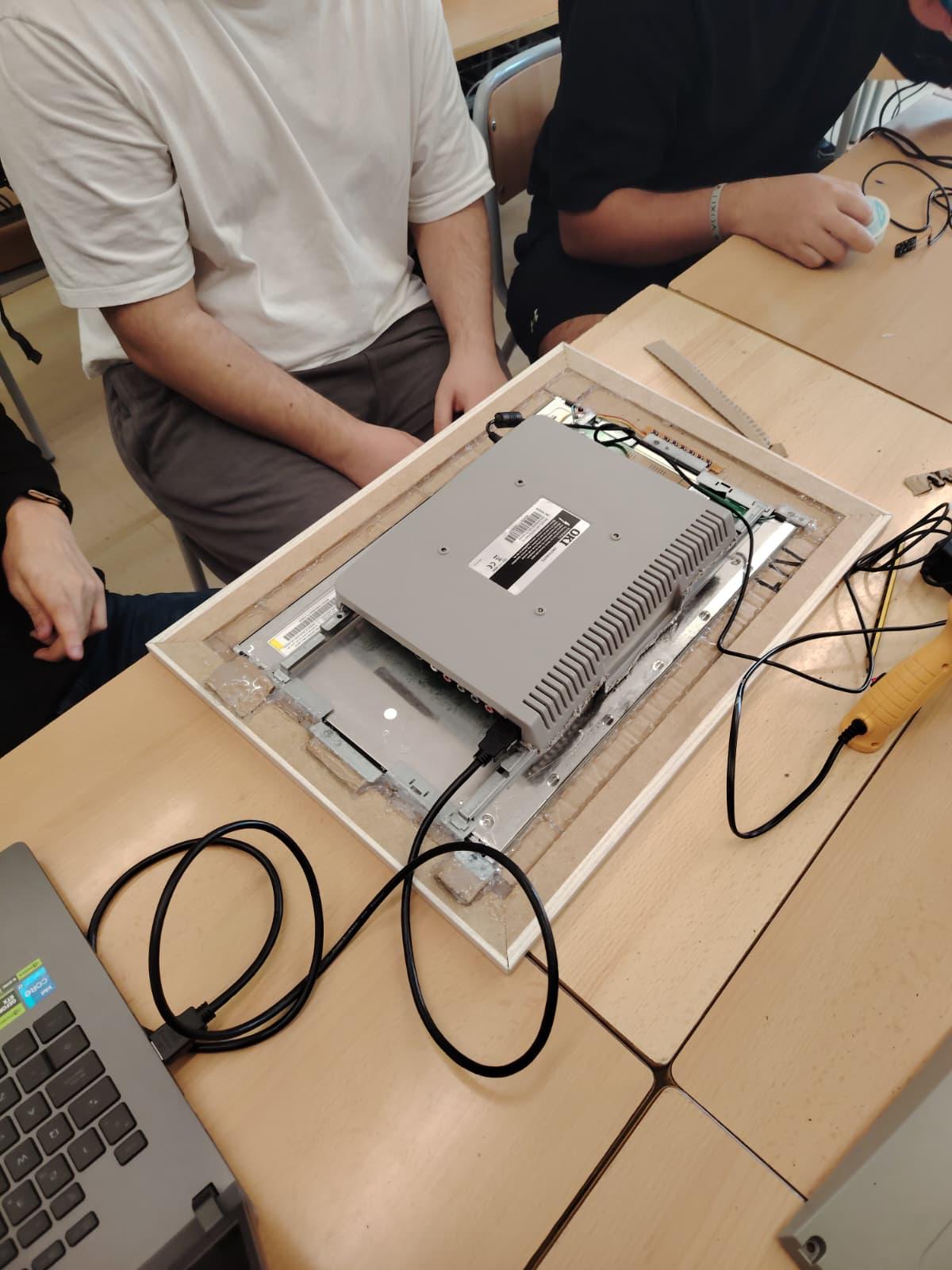

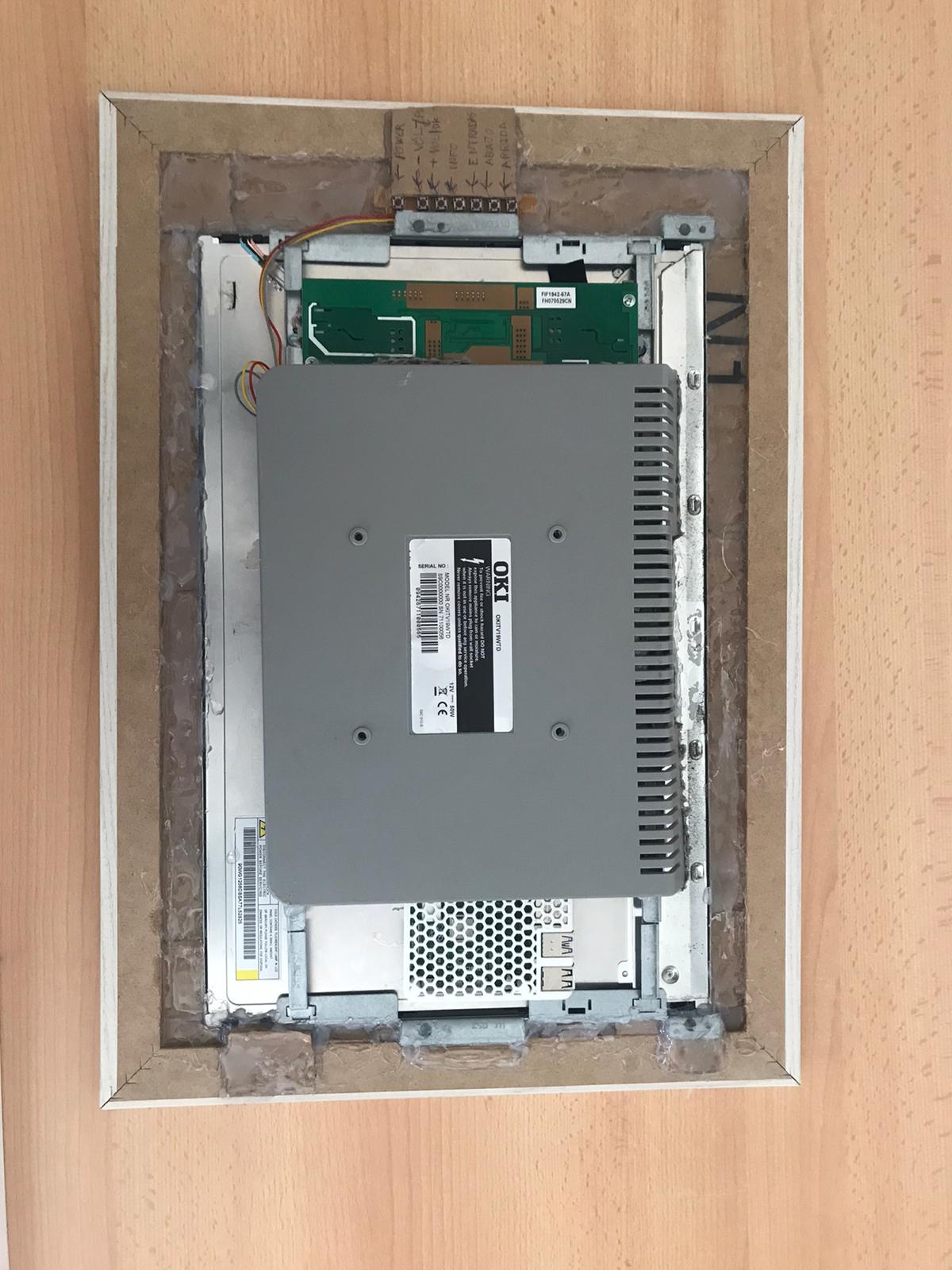

Una vez fijado la pantalla con el cartón y la silicona, lo que hicimos fue con un soldador, separar una parte de la carcasa inicial (la que se desmontó) para así ponerla sobre el circuito y darle un extra de protección.

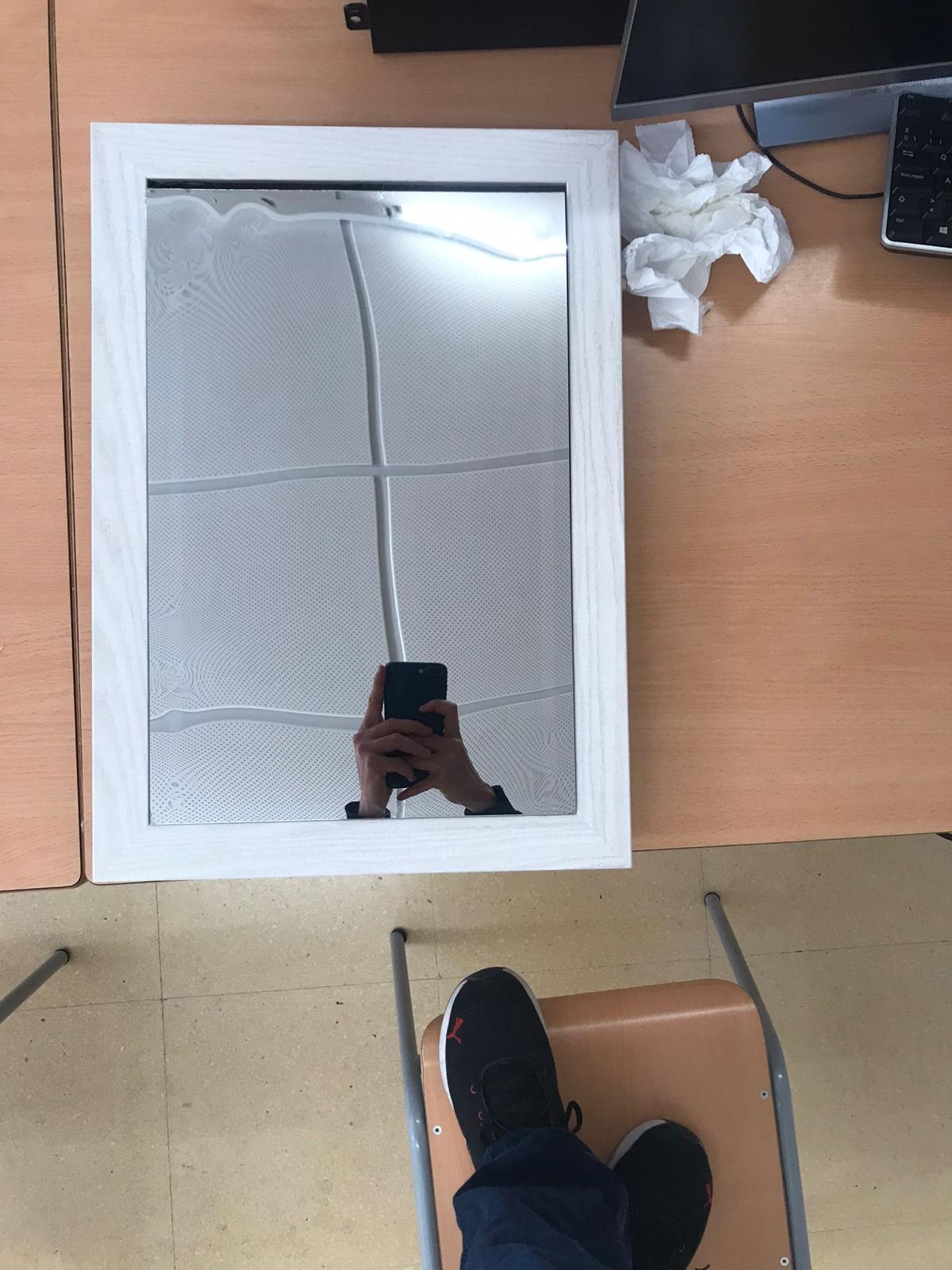

Tras tener la carcasa puesta y la pantalla fijada al marco, limpiamos la pantalla y después le pusimos silicona a los bordes de esta para así poder pegar el espejo y finalizar el montaje de el espejo.
Por último, se pegó la RaspBerry en la parte trasera (junto a la pantalla) para así poder conectarla a la pantalla y mostrar por la misma todo el apartado visual del magic mirror.
